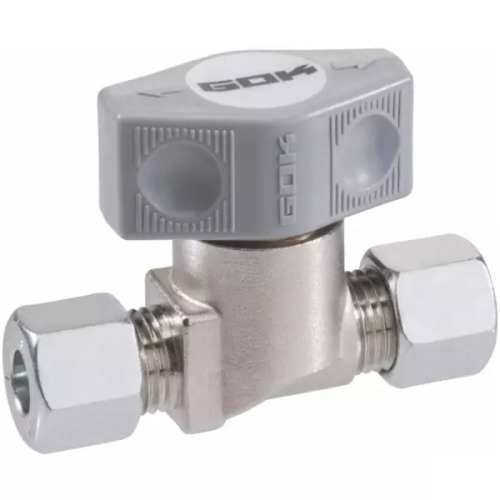

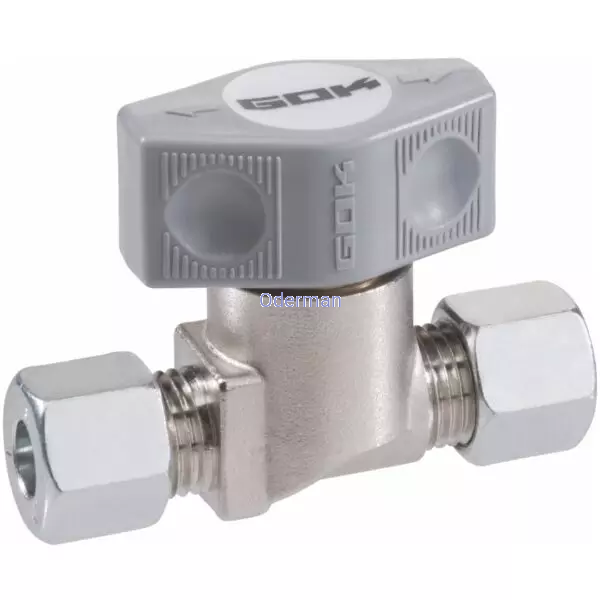

Zawór szybkozamykający typu DSV
Armatura szybkozamykająca, tylko pozycja całkowitego otwarcia lub zamknięcia

Zalety i wyposażenie
• element uruchamiający: pokrętło
• niewielka strata ciśnienia dzięki zoptymalizowanemu działaniu

Zgodność
• Certyfikat badań typu DIN DVGW (z wyjątkiem śzp. (RVS) 12)

Dane techniczne
• materiał obudowa: mosiądz niklowany
• materiał uszczelki: NBR
• materiał pokrętło: PA6 GB15

Zawór szybkozamykający typu DSV
śrubunek z pierścieniem wcinającym x śrubunek z pierścieniem wcinającym
z nakrętką typu M i pierścieniem wcinającym typu D

Maksymalne dopuszczalne ciśnienie: PS 16 bar

Przyłącza: śzp. (RVS) 8 x śzp. (RVS) 8

Zawór szybkozamykający z pokrętłem stosowany do montażu w gazociągach w celu otwarcia lub zamknięcia dopływu gazu do podłączonych urządzeń odbiorczych. Co ważne, spełnia od wymagania normy EN 1949 mówiące o tym, że każde urządzenie odbiorcze powinno posiadać własny zawór odcinający.

• Fakultatywne przyłącze na wejściu,
• fakultatywne przyłącze na wyjściu,
• pochwyt,
• pokrętło
• konsola mocująca na wyjściu,
• strzałka wskazująca kierunek przepływu,
• maksymalne dopuszczalne ciśnienie.

Zawór może być z powodzeniem stosowany w:

• przyczepach kempingowych, kamperach,
• przyczepach mieszkalnych z instalacją zgodną z EN 1949,
• celach komercyjnych: przyczepach kempingowych, kamperach oraz pojazdach z instalacją na gaz płynny, np. food trucki,
• gospodarstwach domowych,
• działalności komercyjnej,

Miejsce instalacji

W instalacjach zasilania LPG w regulowanym zakresie ciśnienia o maks. Wartości 5/16 barów (zabezpieczone ciśnienie).

Co ważnie nie należy instalować zaworu w obszarach, w których temperatury przekraczają 60°C lub spadają poniżej -25°C.

Przed przystąpieniem do montażu należy dokładnie sprawdzić produkt pod kątem ewentualnych możliwych uszkodzeń transportowych, a także kompletności zestawu. Co istotne zarówno montaż, jak i uruchamianie oraz konserwacja urządzenia powinny być przeprowadzanie przez wyspecjalizowaną firmę. Warunkiem niezawodnego działania jest prawidłowa instalacja z zachowaniem obowiązujących technicznych zasad dotyczących planowania budowy i eksploatacji całego urządzenia.

Szczelność instalacji powinna być sprawdzana przez osobę uprawnioną przed pierwszym uruchomieniem, w toku prac kontrolnych i konserwacyjnych, a także po wykonaniu istotnych prac naprawczych i zmian.

Niewłaściwe użytkowanie to każde użycie wykraczające poza zakres zastosowania zgodnego z przeznaczeniem:

• zastosowanie innych mediów, wartości ciśnienia,
• zastosowanie gazów w fazie ciekłej,
• zmiany dokonane w produkcie lub jego części,
• montaż przeciwnie do kierunku przepływu,
• użytkowanie w temperaturach otoczenia odbiegających od przewidzianych (ich wartości znajdują się w instrukcji obsługi produktu).

Produkt można zacząć użytkować dopiero po dokładnym przeczytaniu instrukcji obsługi dołączonej do produktu.

Dla własnego bezpieczeństwa należy przestrzegać wszystkich wskazówek zawartych w instrukcji.

Prawidłowo zamontowany i właściwie obsługiwany produkt nie wymaga konserwacji.
