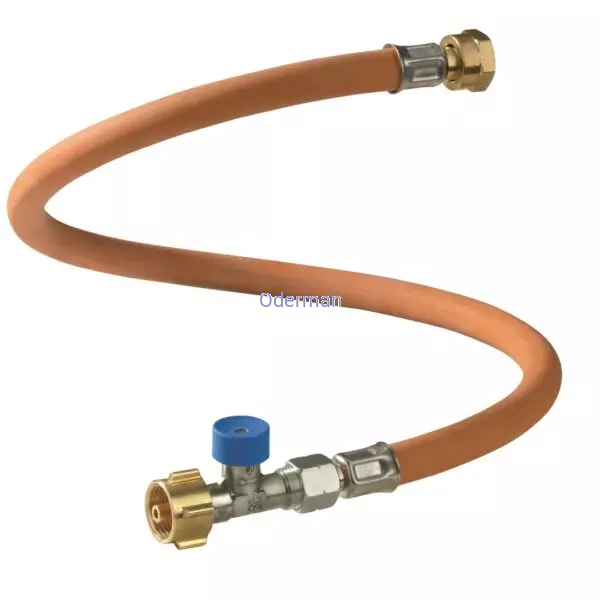

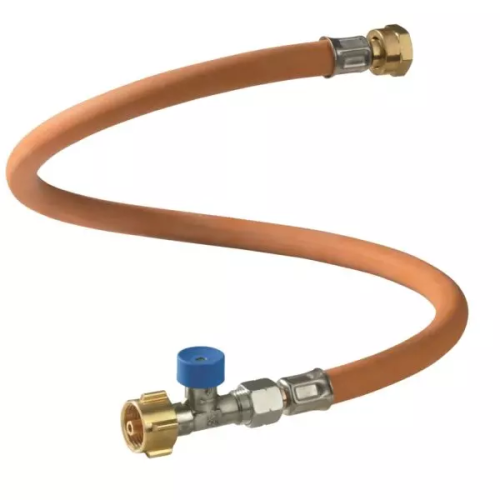

Caramatic ConnectDrive - wąż wysokiego ciśnienia z zabezpieczeniem w przypadku pęknięcia węża, do podłączania na zaworze butli i do podłączenia wszystkich montowanych na ścianie reduktorów niskiego ciśnienia z wejściem M20 zew. x 1,5, w szczególności do ogrzewania podczas jazdy.

Zalety i wyposażenie

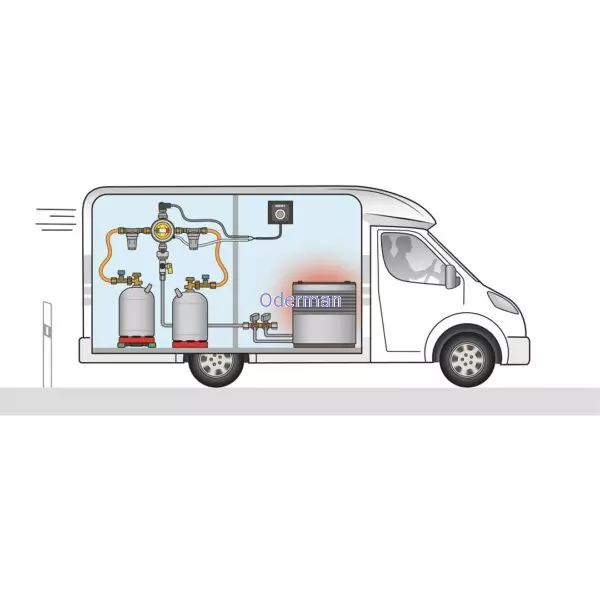

• ogrzewanie podczas jazdy
• możliwość używania w całej Europie dzięki zastosowaniu węży wysokiego ciśnienia z przyłączami odpowiednimi dla danego kraju
• zabezpieczenie w przypadku pęknięcia węża (SBS) zapobiega wyciekowi gazu w przypadku uszkodzenia lub poluzowania węża, zamyka przepływ gazu po przekroczeniu przepływu nominalnego o 10%
• ręczne zabezpieczenie w przypadku pęknięcia węża SBS: bez stosowania zasady opóźnienia czy pomiaru wycieku gazu, konieczne jest natomiast ręczne otwarcie

Zgodność
• pojedyncza armatura zgodnie z DIN-DVGW lub sprawdzona przez DVGW
• wersja PS 20 bar: sprawdzona przez NF

Wskazówka
• Węża o długości 750 mm można używać tylko gdy butla umieszczona jest na wysuwanej platformie

Caramatic ConnectDrive.

Wąż: guma z wkładką tekstylną

Odporność na działanie niskich temperatur: do -30°C

Maksymalne dopuszczalne ciśnienie: PS 30 bar

Przyłącze: G.12 (butla 11 kg) x M20 x 1,5 nakrętka x 750 mm DE / AT / PL

Długość: 450 mm

Caramatic ConnectDrive – wąż wysokiego ciśnienia służący do podłączania armatury, urządzeń odbiorczych i przewodów rurowych, a także butli gazowych i reduktora ciśnienia. Z powodzeniem możesz go też użyć do podłączenia butli gazowych, przełączników oraz rozbudowy instalacji butlowych.

Wąż Caramatic ConnectDrive ten jest przeznaczony do zastosowania wyłącznie w instalacjach z butanem lub propanem oraz ich mieszanką w fazie gazowej. Uwaga! Wypływający gaz jest łatwopalny. Może spowodować wybuch lub ciężkie poparzenie w przypadku bezpośredniego kontaktu ze skórą. Dla bezpieczeństwa należy:

• kontrolować regularnie szczelność połączeń,
• zamknąć niezwłocznie instalację w przypadku stwierdzenia zapachu gazu lub nieszczelności,
• usunąć z sąsiedztwa instalacji materiały łatwopalne i urządzenia elektryczne,
• przestrzegać obowiązujących zasad i przepisów bezpieczeństwa.

Caramatic ConnectDrive stosowany może być w instalacji zasilania gazem ciekłym w nieregulowanym zakresie ciśnienia o maksymalnej wartości 30 barów. Należy go instalować bezpośrednio do butli przyłączeniowej (przyłącze zaworu butli z gazem).

Ważne! Nie należy instalować węża w obszarach, w których temperatury przekraczają 50°C lub -20°C. Miejsca, które są właściwymi dla użytkowania węża to:

• na zewnątrz, w miejscu chronionym przed warunkami atmosferycznymi,
• na zewnątrz, w miejscu chronionym przed słońcem,
• szafka na butle z wentylacją.

Użytkowanie niezgodne z przeznaczeniem obejmuje każde użycie, wykraczające poza zakres zastosowania zgodnego z przeznaczeniem:

• zastosowanie innych mediów lub wartości ciśnienia,
• zastosowanie gazów w fazie ciekłej,
• zmiany dokonane w produkcie lub jego części,
• użytkowanie w temperaturach otoczenia odbiegających od przewidzianych opisanych w instrukcji obsługi.

Przed przystąpieniem do montażu należy sprawdzić produkt pod kątem możliwych uszkodzeń transportowych, a także kompletności. Co ważne, węże powinny być podłączone tak, aby uniknąć obciążeń mechanicznych, cieplnych i chemicznych.

Węże Caramatic ConnectDrive należy montować bez naprężeń (bez naprężenia zginającego i rozciągającego lub skręcenia). Układać je trzeba tak, by ich połączenia nie mogły się przypadkowo poluzować.

W trakcie użytkowania węża należy też przeprowadzać kontrole wzrokowe. Dotyczą one stanu zewnętrznego węza. Wymiana konieczna jest, jeśli widoczne są następujące braki, np.:

• miejsca nieszczelne, przecieki, pory,
• zarysowania, wgłębienia, pęcherze, odkształcenia, wąż porowaty,
• niedopuszczalne rozciągnięcie,
• niedopuszczalne skręcenie wokół osi wzdłużnej,
• korozja węża i armatury.
