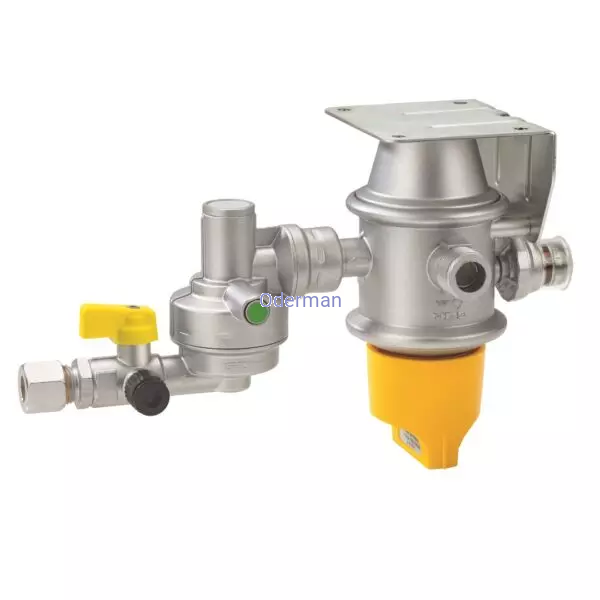

Zespół reduktora z zabezpieczeniem z automatycznym przełącznikiem do eksploatacji instalacji dwubutlowych w przyczepach i samochodach kempingowych podczas jazdy, do podłączenia do butli gazowych za pomocą węża wysokiego ciśnienia, do redukcji ciśnienia do ciśnienia nominalnego urządzenia gazowego

Elementy zestawu: automatyczny przełącznik, reduktor niskiego ciśnienia z wydmuchowym zaworem bezpieczeństwa (PRV), mechaniczny czujnik zderzenia, przycisk obsługowy, wskaźnik rezerwy, zawór zwrotny, zestaw kontrolny i uchwyt ścienny

Zalety i wyposażenie
• ogrzewanie podczas jazdy z zastosowaniem mechanicznego czujnika zderzenia, który w razie wypadku za pomocą oddziałującego bezpośrednio na element wyzwalający opóźnienia wynoszącego 3,5 g ± 0,5 g blokuje przepływ gazu; przy średniej masie pojazdu odpowiada to prędkości zderzenia ok. 15 do 20 km/h ze stałą przeszkodą
• automatyczne przełączanie na butlę gazową po stronie rezerwowej po opróżnieniu butli po stronie roboczej
• wymiana butli jest możliwa bez przerywania pracy
• z zaworem zwrotnym, zapobiegającym wypływowi gazu podczas wymiany butli
• równomierne zasilanie gazem dzięki optymalnemu wykorzystaniu gazu z butli
• wskazanie, z której butli jest pobierany gaz
• możliwość używania w całej Europie dzięki zastosowaniu odpowiednich dla poszczególnych krajów węży wysokiego ciśnienia – Caramatic ConnectDrive (nie są dołączone do zestawu)
• zestaw kontrolny umożliwiający kontrolę szczelności instalacji gazu płynnego bez demontażu reduktora ciśnienia
• wersja z przyłączem na wyjściu śzp. (RVS) 10 / 8 jest seryjnie wyposażona w przejściówkę do podłączenia do przewodów rurowych 8 mm
• dostosowany do przyłącza Eis-Ex

Zgodność

• WE – badanie typu zgodnie z Rozporządzeniem w sprawie urządzeń spalających paliwa gazowe (GAR)

Caramatic Drive Two.

Wydajność: 1,5 kg/h

Ciśnienie wyjściowe: 30 mbar

Maksymalne dopuszczalne ciśnienie: PS 16 bar

Przyłącza:

• • montaż poziomy,
• • 2 x M20 zew. x 1,5 x śzp. (RVS) 10/8

Automatyczny przełącznik Caramatic Pro Two ze zintegrowanym reduktorem niskiego ciśnienia do instalacji dwubutlowych umożliwia automatyczne przełączenie z butli roboczej na butlę rezerwową, gdy tylko butla gazowa po stronie roboczej zostaje opróżniona. Zapewnia to nieprzerwany dopływ gazu do urządzenia odbiorczego. Zintegrowany reduktor niskiego ciśnienia utrzymuje stałe, wskazane na tabliczce znamionowej ciśnienie na wyjściu, niezależnie od wahań ciśnienia na wejściu oraz zmian przepływu i temperatur w zakresie ustalonych granic.

Caramatic Pro Two składa się z następujących elementów:

• wskaźnik kierunku poboru gazu na pokrętle,
• pokrętło butli roboczej i rezerwowej,
• przyłącza na wejściu,
• przyłącze na wyjściu,
• płyta montażowa (uchwyt kątowy),
• zaślepka z łącznikiem w przyłączu na wejściu wskaźnik strony roboczej i rezerwy,
• wskaźnik wizualny typu AUV (ZIELONY/CZERWONY),
• otwór oddechowy PRV,
• króciec kontrolny z nakrętką,
• zawór kontrolny z nakrętką,
• zielony przycisk na czujniku zderzenia.

Wydmuchowy zawór bezpieczeństwa PRV Zawór PRV — Pressure Relief Valve jest wbudowanym w reduktor automatycznie działającym zabezpieczeniem, chroniącym podłączone urządzenia odbiorcze przed niedopuszczalnie wysokim ciśnieniem. W przypadku powstania na wyjściu reduktora niedopuszczalnie wysokiego ciśnienia np. pod wpływem promieniowania słonecznego wydmuchowy zawór bezpieczeństwa PRV otwiera się i wypuszcza nadwyżkę ciśnienia do atmosfery. Po spadku ciśnienia wydmuchowy zawór bezpieczeństwa PRV zamyka się samoczynnie. Wersje reduktorów z PRV są oznakowane znakiem „PRV”.

Dla zapewnienia prawidłowego działania, zespół reduktora z zabezpieczeniem Caramatic DriveTwo musi:

• być przykręcony do stabilnej ściany/sufitu,
• w zależności od wersji być zamontowany pionowo do stabilnej ściany lub poziomo na suficie skrzynki na butle gazowe,
• mieć element wyzwalający ustawiony zawsze w pionowej pozycji (patrz strzałka na górze),
• być zachowany prawidłowy kierunek montażu, oznaczony strzałką na zespole reduktora z zabezpieczeniem.

Co istotne, sam montaż powinien być przeprowadzony przez odpowiednio wyspecjalizowaną firmę i pracowników o odpowiednich kwalifikacjach. Wszelkie wskazówki dotyczące montażu znajdziesz w instrukcji obsługi dołączonej do produktu.

Prawidłowo zamontowany i obsługiwany produkt nie wymaga konserwacji.

W razie pojawienia się jakichkolwiek oznak zużycia lub uszkodzenia produktu, lub jego części należy wymienić produkt. W trakcie tych czynności należy postępować zgodnie z krokami montaż, kontrola szczelności i uruchomienie. Szczegóły są zawarte w instrukcji obsługi urządzenia.

W razie pojawienia się jakichkolwiek wątpliwości dotyczących produktu zapraszamy do kontaktu. Nasi pracownicy udzielą odpowiedzi na wszelkie pytania na temat oferowanych produktów i akcesoriów.
