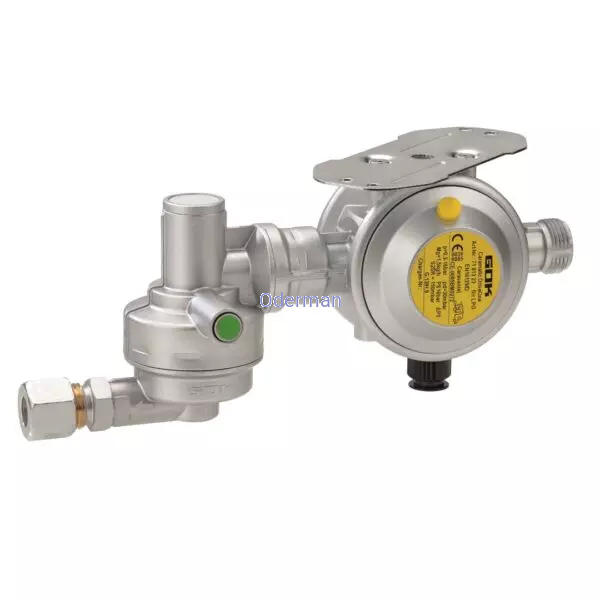

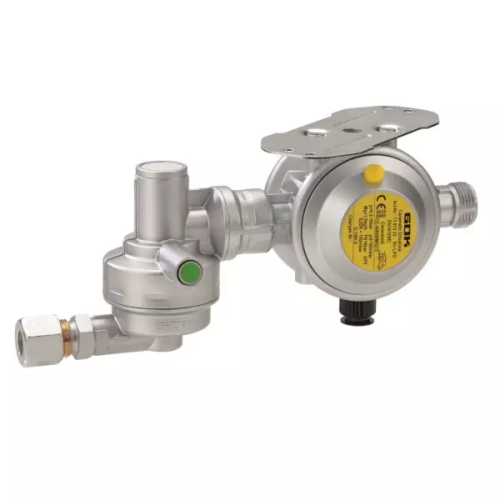

Zespół reduktora z zabezpieczeniem do eksploatacji instalacji jedno butlowych w przyczepach i samochodach kempingowych podczas jazdy

Elementy zestawu: reduktor niskiego ciśnienia z zabezpieczeniem przed nadciśnieniem S2SR, mechaniczny czujnik zderzenia, zestaw kontrolny i uchwyt ścienny

Zalety i wyposażenie
• ogrzewanie podczas jazdy z zastosowaniem mechanicznego czujnika zderzenia, który w razie wypadku za pomocą oddziałującego bezpośrednio na element wyzwalający opóźnienia wynoszącego 3,5 g ± 0,5 g blokuje przepływ gazu; przy średniej masie pojazdu odpowiada to prędkości zderzenia ok. 15 do 20 km/h ze stałą przeszkodą
• możliwość używania w całej Europie dzięki zastosowaniu odpowiednich dla poszczególnych krajów węży wysokiego ciśnienia – Caramatic ConnectDrive (nie są dołączone do zestawu)
• zestaw kontrolny umożliwiający kontrolę szczelności instalacji gazu płynnego bez demontażu reduktora ciśnienia
• wersja z przyłączem na wyjściu śzp. (RVS) 10 / 8 jest seryjnie wyposażona w przejściówkędo podłączenia do przewodów rurowych 8 mm
• dostosowany do przyłącza Eis-Ex

Zgodność
• WE – badanie typu zgodnie z Rozporządzeniem w sprawie urządzeń spalających paliwa gazowe (GAR)

Caramatic Drive One.

Wydajność: 1,5 kg/h

Ciśnienie wyjściowe: 30 mbar

Maksymalne dopuszczalne ciśnienie: PS 16 bar

Przyłącza:

• • montaż poziomy, wejście proste
• • M20 zew. x 1,5 x śzp. (RVS) 10/8

Zespół reduktora z zabezpieczeniem do eksploatacji instalacji jednobutlowych w przyczepach i samochodach kempingowych podczas jazdy. Dwustopniowy zabezpieczający reduktor ciśnienia „S2SR” (Safety two Stages Regulator) to dwa połączone szeregowo reduktory ciśnienia. Jeżeli jeden z dwóch stopni reduktora ulegnie awarii, np. na skutek zanieczyszczenia lub innych ciał obcych w zaworze, drugi poziom reduktora przejmuje funkcję redukcji do maksymalnie 150 mbar.

Budowa

• przyłącze na wejściu
• przyłącze na wyjściu
• zielony przycisk na czujniku zderzenia
• otwór oddechowy S2SR
• króciec kontrolny z nakrętką
• dwustopniowy zabezpieczający reduktor niskiego ciśnienia (S2SR)
• płyta montażowa

Użytkowanie

Czynniki robocze – Gaz płynny (faza gazowa)

Zastosowanie

• Eksploatacja podczas jazdy lub przy stojącym pojeździe
• Przyczepy kempingowe
• Samochody kempingowe

Miejsce eksploatacji – w wentylowanych skrzynkach na butle gazowe

Miejsce instalacji

• do podłączania do butli gazowej (za pomocą węża wysokiego ciśnienia z zabezpieczeniem w przypadku pęknięcia węża SBS Caramatic ConnectDrive)
• bezpośrednio do przewodu rurowego niskiego ciśnienia

Użytkowanie niezgodnie z przeznaczeniem – Każde inne użycie, wykraczające poza zakres zastosowania zgodnego z przeznaczeniem:

• zastosowanie innych mediów, wartości ciśnienia
• zastosowanie gazów w fazie płynnej
• montaż przeciwnie do kierunku przepływu
• używanie niewłaściwych przewodów elastycznych
• zmiany w produkcie lub jego części
• użytkowanie w temperaturach otoczenia odbiegających od przewidzianych
• montaż odbiegający od pozycji montażowej
• pobór z leżących butli gazowych
• stosowania wewnątrz budynków
• montaż przez użytkownika lub operatora
• eksploatacja podczas jazdy urządzeń niezatwierdzonych przez producenta
• eksploatacja podczas jazdy urządzeń do gotowania lub pieczenia
• eksploatacja z wężem wysokiego ciśnienia bez zabezpieczenia w przypadku pęknięcia węża SBS

Montaż

Przed przystąpieniem do montażu należy sprawdzić produkt pod kątem możliwych uszkodzeń transportowych i kompletności. Sam montaż musi przeprowadzać wyspecjalizowana firma.

Dla zapewnienia prawidłowego działania, zespół reduktora z zabezpieczeniem Caramatic DriveOne musi:

• być przykręcony do stabilnej ściany/sufitu (2 śrubami – nieobjęte zakresem dostawy),
• w zależności od wersji musi być zamontowany pionowo do stabilnej ściany lub poziomo na suficie skrzynki na butle gazowe,
• mieć element wyzwalający ustawiony zawsze w pionowej pozycji
• zachowywać prawidłowy kierunek montażu, oznaczony strzałką na zespole reduktora z zabezpieczeniem.
